一、案例描述
×× 大厦石材定期进行结晶养护，该项目中石材养护种类多、区域广，涵盖室外石材雕塑定期清洗养护、一层大堂黑色花岗石地面定期结晶养护、一层大堂洞石墙面清洗养护、楼层电梯间地面定期结晶养护、楼层电梯间大理石墙面定期结晶养护、楼层卫生间大理石地面结晶养护、楼层卫生间黑色花岗石台面定期结晶养护、楼层卫生间大理石墙面定期结晶养护。
二、清洁目标
保证大厦各区域石材能达到并保持其结晶养护的最高标准及最佳装饰效果。
三、结晶养护项目操作规程
1．大堂及楼层电梯间黑色花岗石石材地面
（1）石材性能。石材为美国灰麻石材，产地为北美。石材虽已经过翻新结晶处理，但要使石面长期维持高光、防油防污、耐磨效果，必须定期进行结晶养护处理，方能达到保持效果、不再翻新的目的。
（2）结晶方案
1）施工前的成品保护（见图1）。

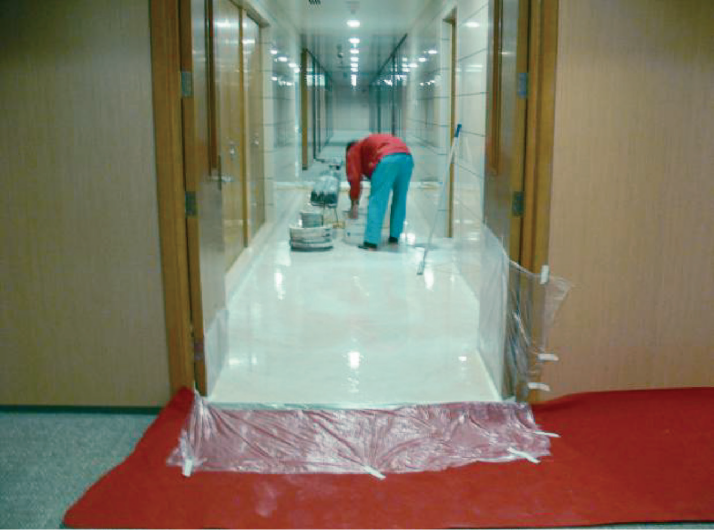

图1 塑料膜保护
2）成品保护要求。对于可移动的成品应移出施工区域；对于无法移动的成品，应使用白色的棉布、床单、塑料膜或防撞板进行包裹或遮挡；对于与病变石材相邻的不需要处理的石材，给予遮挡保护；对施工区域周边药水可能接触到的建筑物、装饰物、花草树木、沟渠、土壤，进行遮挡保护；现场因施工可能产生有害蒸汽，要做好全方位的成品（如吊灯）遮挡保护；对于玻璃、木质、石材等易损坏的立面进行防撞保护。
3）清洁工作面，保证石材地面干燥、无污染、无灰尘、无粘结胶等。
4）采用1号钢丝棉，用美国迈利斯黑色花岗石专用翻新保养浆，配合石材翻新机加重60kg进行研磨结晶，视地面磨损状况进行一次或二次研磨抛光，按15～20 g/m2 保养浆用量对地面进行研磨，每平方米研磨时间不低于1 min 30 s，直到磨损修复为止，以增强石材表面的光泽度和耐磨性。
5）用美国迈利斯花岗石晶硬剂配合1号钢丝棉进行机械研磨，视地面反光情况进行一次或二次研磨抛光，按5～10g/m2 晶硬剂用量对地面进行研磨，每平方米研磨时间不低于1min30s，做增光、增色、耐磨损处理。
6）对边角及结晶机抛磨不到的位置，可用手执抛光机重复上述工艺进行收边处理，做到边角及结晶机抛磨不到位置与整体地面一致。
7）最后采用结晶机配合0号或1号干净钢丝棉对整体地面进行抛磨，去除表面局部药剂残留痕迹，对于边角机及结晶机抛磨不到的位置，进行手工擦拭
处理。
8）注意事项。结晶硬化处理，当天处理次数不宜超过 2 次。处理次数越多、
化学固化反应时间越长，越影响结晶硬化的效果。结晶硬化处理，每次的间隔时
间最少应达到 15 min。
9）自检标准。结晶硬化处理后，要求石材目测应光透润泽，能够清晰地映出物体的影像。经过结晶处理的石材表面防滑性应符合相关规定。
结晶处理后，石材表面应具有抗污效果，石材表面的细小划痕和鸡爪纹得到修复。
结晶处理不可改变石材颜色，表面无石材晶硬剂痕迹，无钢丝棉痕迹、磨痕
和划伤等，整体干燥、干净，光泽度、清晰度统一。
结晶处理中，石材表面光泽度至少应提高 10～15GU，直至合格。
石材结晶前达到光泽度标准的，再结晶硬化后，花岗石的光泽度应达到 85 GU以上。
检查方法：光泽度测定方法，按照国家标准《建筑饰面材料镜向光泽度测定
方法》（GB/T 13891）的方法，采用镜向光泽度测光仪，按仪器说明书，校正标准光泽度，在处理石材表面每 100 m2 测定10个测点，将测点数据相加除以10，得出平均光泽度数据。地面石材防滑测定方法，按照标准《地面石材防滑性能等级划分及试验方法》（JC/T 1050）要求进行。其他测定方法，均采用视觉识别方法，对所看到的石材表面状况进行判定。
10）清场要求。拆除所有成品保护，将现场清理干净，保持干燥，将污水、
垃圾处理干净。采用石材结晶机配合0号钢丝棉或百洁垫对作业面进行抛磨，恢复干净整洁效果；采用尘推对作业面进行除尘处理，边角部位用 0 号钢丝棉进行手工擦拭处理。相应人员、设备、材料、工具等撤离现场。

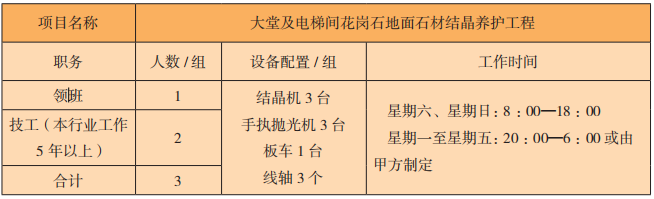

（3）结晶养护人员配备计划
工作量：120～150 m2 /天/人。
2．楼层卫生间地面部分
（1）石材性质。石材为安安化石，产地为伊朗，容易被酸性物质腐蚀；憎水性较强，容易受潮发生黄变、霉变、黑变；硬度相对较低，容易产生划痕，且很难被修复。石材表面虽经过补胶处理，但只是停留在表层，如果通过打磨的方法去除划痕，就会很快磨去补胶层，露出该石特有的千疮百孔表面，使其更加难以养护。
（2）地面养护方案
1）施工前的成品保护。
2）成品保护要求。对于可移动的成品应移出施工区域；对于无法移动的成品，应使用白色的棉布、塑料膜或防撞板进行包裹或遮挡：对于与病变石材相邻的不需要处理的石材，给予遮挡保护；对施工区域周边药水可能接触到的建筑物、装饰物、花草树木、沟渠、土壤，给予遮挡保护；现场因施工可能产生有害蒸汽，要做好全方位的成品（如吊灯）遮挡保护；对于玻璃、木质、石材等易损坏的立面进行防撞保护。
3）清洁工作面，保证石材地面干燥、无污染、无灰尘、无粘结胶等（见图2）。

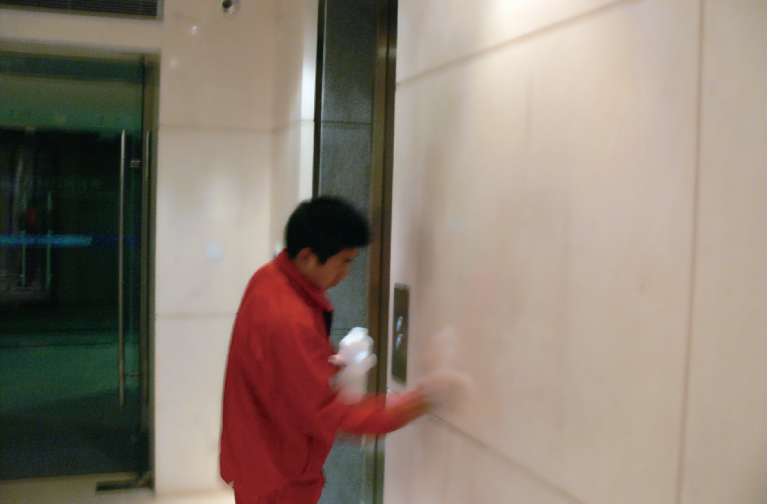

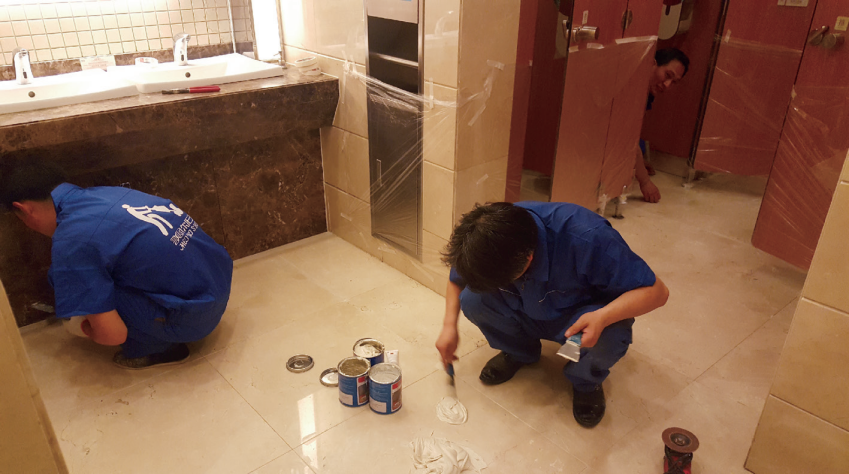

图2 清洁工作表面
4）检查石材表层有无破损，如缺角、孔洞、裂纹（明裂、暗裂）、划痕、缝隙黑缝、胶体变色、塌陷、脱落等情况；如有上述情况，将胶调成与石材相同颜色后，做补胶处理。
5）采用3M白色抛光垫，用大理石结晶粉混合大理石晶硬剂调成专用翻新保养浆，配合石材翻新机加重60kg进行研磨结晶，视地面磨损状况进行一次或二次研磨抛光，按15～20g/m2 保养浆用量对地面进行研磨，每平方米研磨时间不低于1min30s，直到磨损修复为止，从而增强石材表面的光泽度和耐磨性。
用大理石晶硬剂配合 3M 兽毛垫或百洁垫进行机械研磨，视地面干湿情况进行一次或二次研磨抛光，做增光、增色、耐磨损处理。
用大理石晶硬剂配合 1 号钢丝棉进行机械研磨，视地面干湿情况进行一次或二次研磨抛光，按5～10g/m2 晶硬剂用量对地面进行研磨，每平方米研磨时间不低于1min30s，做增光、增色、耐磨损处理。
对边角及结晶机抛磨不到的位置，用手执抛光机重复上述工艺进行收边处理，使其与整体地面保持一致。
6）最后采用结晶机配合0号或1号干净的钢丝棉对整体地面进行抛磨，去除表面局部药剂残留痕迹，对于边角机及结晶机抛磨不到的位置，进行手工擦
拭处理。
7）注意事项。结晶硬化处理，当天处理次数不宜超过 2 次。处理次数越多、化学固化反应时间越长，越影响结晶硬化的效果。结晶硬化处理，每次间隔的时间最少应达到 15 min。
8）自检标准。结晶硬化处理后，要求石材目测应光透润泽，能够清晰地映出物体的影像。经过结晶处理的石材表面防滑性应符合相关规定。
结晶处理后，使石材表面具有抗污的效果，并能够修复石材表面的细小划痕和鸡爪纹。
结晶处理不可改变石材颜色，表面无石材晶硬剂痕迹，无钢丝棉痕迹、磨痕和划伤等，整体干燥、干净，光泽度、清晰度统一。
结晶处理中，石材表面光泽度至少应提高 10～15GU，直至合格。
石材达到结晶前光度标准的，再结晶硬化后，应达到以下光泽度要求：大理石的光泽度应达到 80GU以上。
检查方法：光泽度测定方法，按照国家标准《建筑饰面材料镜向光泽度测定方法》（GB/T 13891）的方法，采用镜向光泽度测光仪，按仪器说明书，校正标准光泽度，在处理石材表面每100m2测定10个测点，将测点数据相加除以得出平均光泽度数据。地面石材防滑测定方法，按照标准《地面石材防滑性能等级划分及试验方法》（JC/T 1050）要求进行。其他测定方法，均采用视觉识别方法，对所看到的石材表面状况进行判定。
9）清场要求。拆除所有成品保护；将现场清理干净，保持干燥，将污水、垃圾处理干净。采用石材结晶机配合 0 号钢丝棉或百洁垫对作业面进行抛磨，恢复干净整洁效果；采用尘推对作业面进行除尘处理，边角部位用 0 号钢丝棉进行手工擦拭处理。相应人员、设备、材料、工具等撤离现场。

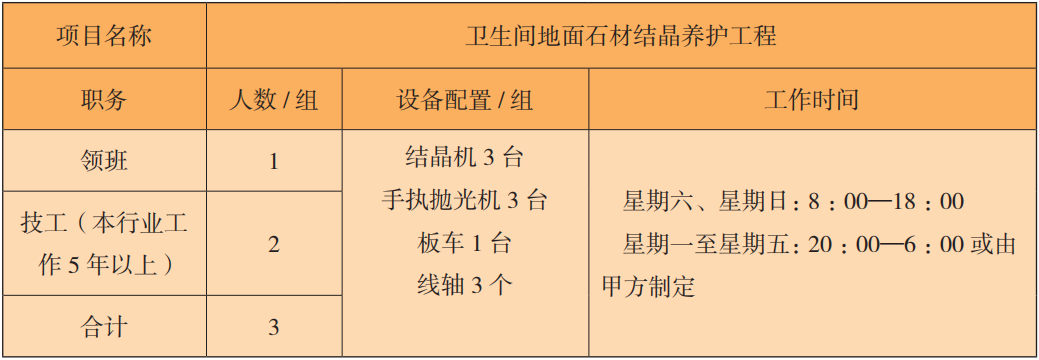

（3）结晶养护人员配备计划
工作量：80～100 m2/天/人。
3. 台面石材部分
（1）石材类型及病理分析。主要石材类型为巴西黑，产地为巴西。由于长期未经合理结晶养护，石材表面出现磨痕和腐蚀失光，影响油黑亮丽的装饰效果，必须进行翻新处理才能解决问题。
（2）结晶方案
1）施工前的成品保护（见图3）。

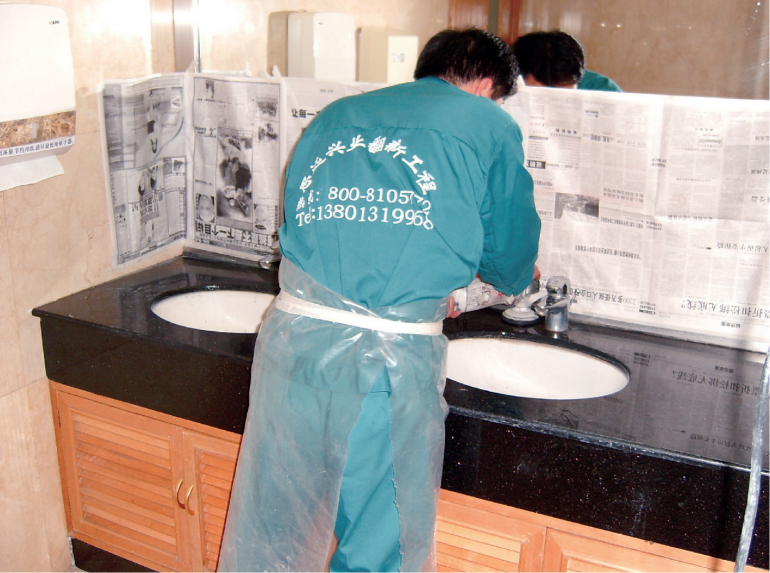

图3 针对玻璃镜面的成品保护
2）成品保护要求。对于可移动的成品应移出施工区域；对于无法移动的成品，应使用白色的棉布、塑料膜或防撞板进行包裹或遮挡；对于与病变石材相邻的不需要处理的石材，给予遮挡保护；对施工区域周边药水可能接触到的建筑物、装饰物、花草树木、沟渠、土壤，给予遮挡保护；现场因施工可能产生有害蒸汽，要做好全方位的成品（如吊灯）遮挡保护；对于玻璃、木质、石材等易损坏的立面进行防撞保护。
3）清洁工作面，保证石材地面干燥、无污染、无灰尘、无粘结胶等。
4）采用 1 号钢丝棉，用黑色花岗石专用翻新保养浆，配合手执石材翻新机进行研磨结晶，视地面磨损状况进行一次或二次研磨抛光，按 15～20 g/m2 保养浆用量对台面进行研磨，每平方米研磨时间不得低于1 min 30 s，直到磨损修复为止，从而增强石材表面的光泽度和耐磨性。
用花岗石晶硬剂配合1号钢丝棉进行机械研磨，视地面反光情况进行一次或二次研磨抛光，按10～15 g/m2 晶硬剂对台面进行研磨，每平方米研磨时间不得低于 1 min 30 s，做增光、增色、耐磨损处理。
对边角及结晶机抛磨不到的位置，用手执抛光机重复上述工艺进行收边处理，使其与整体台面保持一致。
5）最后采用结晶机配合 0 号或 1 号干净钢丝棉对整体台面进行抛磨，去除表面局部药剂残留痕迹，对于边角机及结晶机抛磨不到的位置，进行手工擦拭处理。
6）小型手执抛光机的操作说明（见图4）。
7）注意事项。结晶硬化处理，当天处理次数不宜超过 2 次。处理次数越多、 化学固化反应时间越长，越影响结晶硬化的效果。结晶硬化处理，每次的间隔时间最少应达到 15 min。
8）自检标准。结晶硬处理后，要求石材目测应光透润泽，能够清晰地映出物体的影像。经过结晶处理的石材表面防滑性应符合规定。结晶处理后，石材表面应具有抗污的效果，石材表面的细小划痕和鸡爪纹得到修复。
结晶处理只增加石材表面硬度及光泽度，不可改变石材的颜色。石材表面无晶硬剂痕迹，无钢丝棉痕迹、磨痕和划伤等，整体干燥、干净，光泽度、清晰度统一。

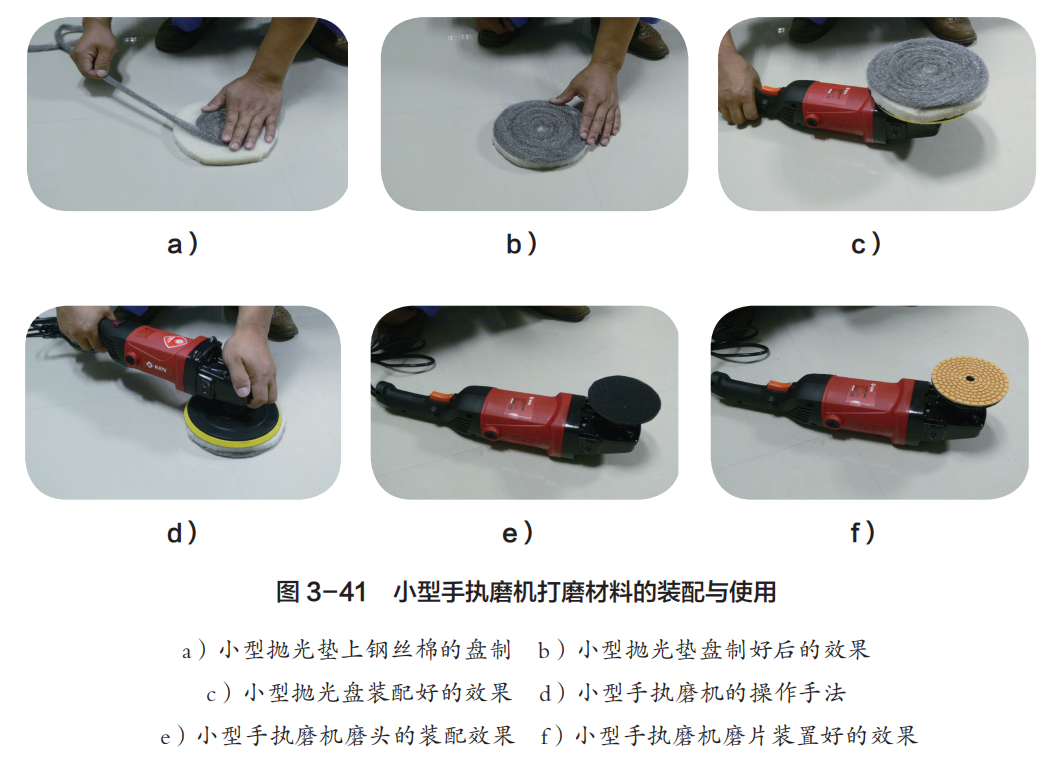

图4 小型手执磨机打磨材料的装配与使用
a）小型抛光垫上钢丝棉的盘制 b）小型抛光垫盘制好后的效果
c）小型抛光盘装配好的效果 d）小型手执磨机的操作手法
e）小型手执磨机磨头的装配效果 f）小型手执磨机磨片装置好的效果
结晶处理中，石材表面光泽度应至少提高10～15GU，直至合格。
石材达到结晶前光度标准的，再结晶硬化后，花岗石的光泽度应达到85GU以上。
检查方法：光泽度测定方法，按照国家标准《建筑饰面材料镜向光泽度测定方法》（GB/T 13891）的方法，采用镜向光泽度测光仪，按仪器说明书，校正标准光泽度，在处理石材表面每100 m2 测定10个测点，将测点数据相加除以10，得出平均光泽度数据。其他测定方法，均采用视觉识别方法，对所看到的石材表面状况进行判定。
9）清场要求。拆除所有成品保护，将现场清理干净，保持干燥，将污水、垃圾处理干净。采用石材结晶机配合 0 号钢丝棉或百洁垫对作业面进行抛磨，恢复干净整洁效果；采用尘推对作业面进行除尘处理，边角部位用 0 号钢丝棉进行手工擦拭处理。相应人员、设备、材料、工具等撤离现场。

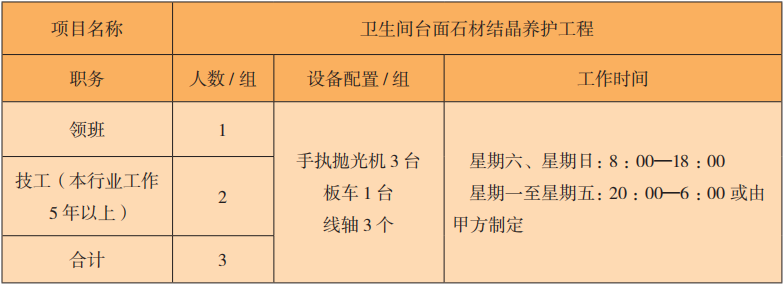

（3）结晶养护人员配备计划
工作量：8～10 m2 /天/人。
4．洞石墙面部分
（1）石材原理分析。该项目主要为黄洞石墙面，黄洞石一般用于内外墙，不适于环境潮湿的地方。其容易被酸性物质腐蚀；憎水性较强，容易受潮发生黄变、霉变、黑变；石材岩石构造本身孔洞、裂纹交错密布，吸水率大，且石材表面的微孔都是开放的，极易藏污纳垢，容易滋生霉菌。
（2）施工工艺流程
1）施工前的警示区成品保护（见图5）。

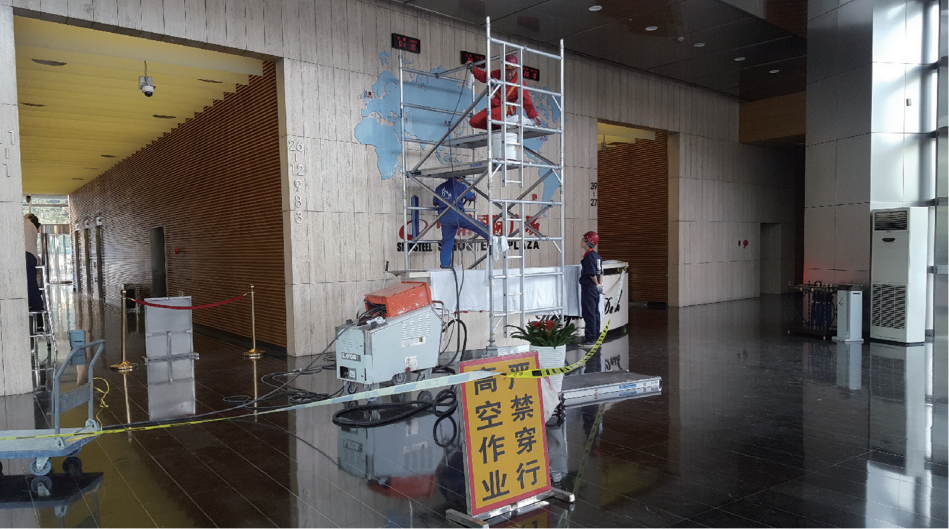

图 5 高空作业警示区成品保护
2）成品保护要求。对于可移动的成品应移出施工区域；对于无法移动的成品，应使用白色的棉布、塑料膜或防撞板进行包裹或遮挡；对于与病变石材相邻的不需要处理的石材，给予遮挡保护；对施工区域周边药水可能接触到的建筑物、装饰物、花草树木、沟渠、土壤，给予遮挡保护；现场因施工可能产生有害蒸汽，要做好全方位的成品（如吊灯）遮挡保护；对于玻璃、木质、石材等易损坏的立面进行防撞保护。
3）清洁工作面，保证石材墙面干燥、无污染、无灰尘、无粘结胶等。
4）对石材表面进行清理。使用纯净水配合高温蒸汽机对石材孔洞进行清洗，如图6所示。

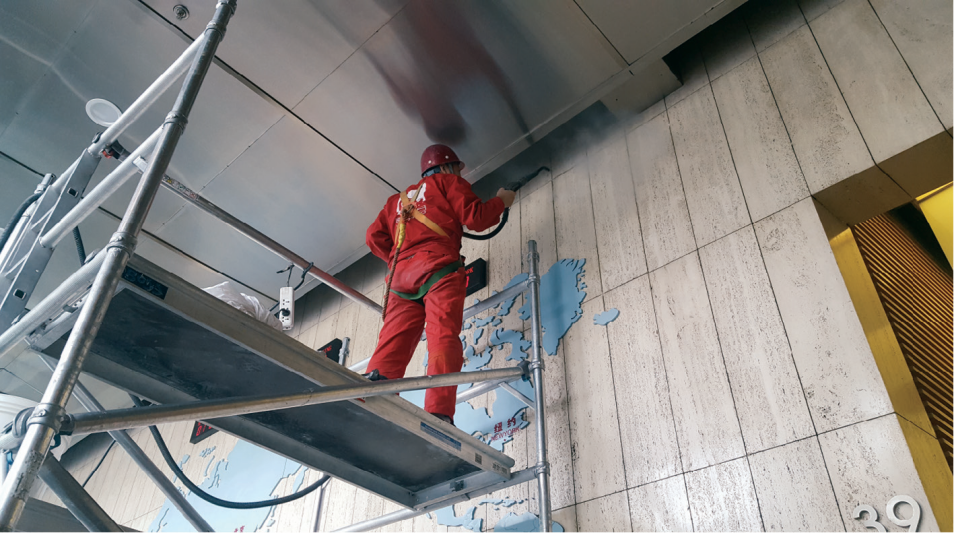

图6 蒸汽清洗过程中
5）检查石材表层有无破损，如缺角、裂纹（明裂、暗裂）、划痕、缝隙黑缝、胶体变色、塌陷、脱落等情况，如有上述情况将胶调成与石材相同颜色后，做补胶处理。
6）防护处理。清洗后的石材晾干后，用深层渗透性石材防护剂涂刷 2～3 遍，如图7所示。
图7 涂刷防护剂
7）采用白色抛光垫。用大理石结晶粉混合大理石晶硬剂调成专用翻新保养浆，配合手执石材翻新机加重进行研磨结晶，视墙面磨损状况进行一次或二次研磨抛光，按 10～15 g/m2保养浆用量对墙面进行研磨，每平方米研磨时间不得低于1 min 30 s，直到磨损修复为止，从而增强石材表面的光泽度和耐磨性。
8）用大理石晶硬剂配合 1 号钢丝棉进行一次或二次机械研磨抛光，按
5～10 g/m2晶硬剂对地面进行研磨，每平方米研磨时间不得低于1min30s，做增光、增色、耐磨损处理，如图8所示。

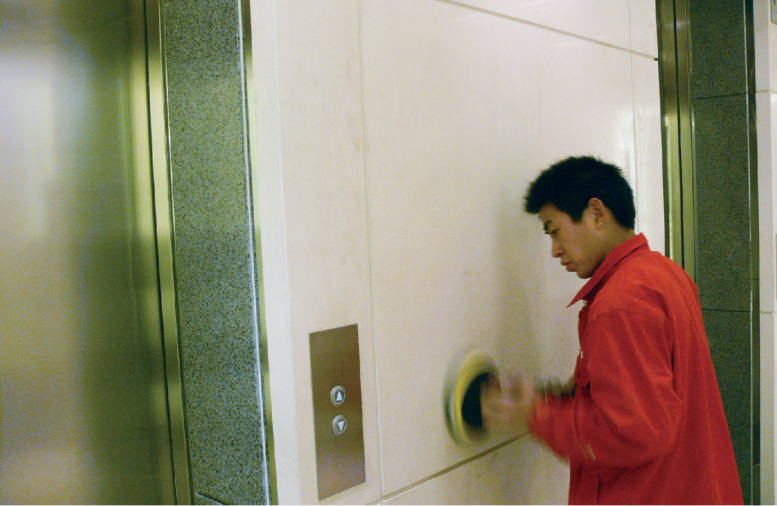

图8 表面研磨
9）对边角及结晶机抛磨不到的位置，用手执抛光机重复上述工艺进行收边处理，使其与整体墙面保持一致。
10）最后采用结晶机配合 0 号或 1 号干净的钢丝棉对整体墙面进行抛磨，去除表面局部药剂残留痕迹，对于边角机及结晶机抛磨不到的位置，进行手工擦拭处理。
11）注意事项。结晶硬化处理，当天处理次数不宜超过 2 次。处理次数越多、化学固化反应时间越长，越影响结晶硬化的效果。
结晶硬化处理，每遍的间隔时间最少应达到 15min。
12）自检标准。结晶硬化处理后，要求石材目测应光透润泽，能够清晰地映出物体的影像。结晶处理后，石材表面应具有抗污的效果，石材表面的细小划痕和鸡爪纹得到修复。
结晶处理不可改变石材颜色，石材表面无晶硬剂痕迹，无钢丝棉痕迹、磨痕和划伤等，整体干燥、干净，光泽度、清晰度统一。
结晶处理中，要能够提高石材表面光泽度，石材表面光泽度至少提高10～15
GU，直至合格。
检查方法：均采用视觉识别方法，对所看到的石材表面状况进行判定。
13）清场要求。拆除所有成品保护，将现场清理干净，保持干燥，将污水、垃圾处理干净。采用石材结晶机配合 0 号钢丝棉或百洁垫对作业面进行抛磨，
复干净整洁效果；采用尘推对作业面进行除尘处理，边角部位用 0 号钢丝棉进行手工擦拭处理。相应人员、设备、材料、工具等撤离现场。

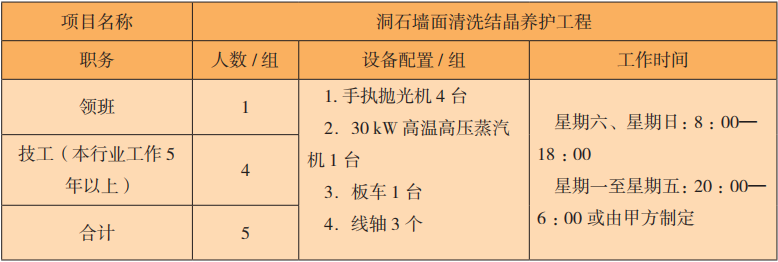

（3）结晶养护人员配备计划
工作量：40～60m2/天/人。
